Entenda como uma peça reage à força, quanto ela se alonga, quando deixa de voltar ao formato original e por que resistência, rigidez e tenacidade não são a mesma coisa.
São duas formas diferentes de descrever a resposta do material: uma representa o esforço interno e a outra representa a mudança de dimensão.
A tensão indica quanto esforço está concentrado em cada unidade de área. Quando a força é informada em newtons e a área em milímetros quadrados, o resultado numérico é obtido em MPa, pois 1 N/mm² equivale a 1 MPa.
A deformação é uma razão sem unidade. Pode ser expressa em mm/mm ou em porcentagem. Um corpo de prova que aumenta de 50 para 52 mm sofreu 2 mm de alongamento, equivalentes a 4% de deformação.
O corpo de prova é puxado de forma controlada enquanto o equipamento registra força e alongamento até a ruptura.
Em resinas fotopolimerizáveis, a curva nem sempre apresenta os mesmos estágios vistos em um metal dúctil. Muitas formulações rígidas rompem com pouca deformação plástica, enquanto formulações tenazes ou flexíveis apresentam trechos mais longos de deformação antes da falha.
Use os botões para comparar comportamentos conceituais. As curvas são didáticas e não representam valores de uma formulação específica.
Nem toda resina apresenta todos os estágios com clareza, mas estes conceitos ajudam a interpretar a curva.
A deformação é reversível. No trecho aproximadamente linear, tensão e deformação seguem uma relação proporcional.
A linearidade é perdida e pode surgir deformação residual. Em algumas resinas rígidas, esse trecho é muito curto.
A curva atinge o maior valor de tensão de engenharia. Isso não significa, sozinho, que a resina seja tenaz.
O dano se concentra em uma região. Materiais frágeis podem romper quase sem aviso; materiais dúcteis deformam mais antes da falha.
São indicadores diferentes. Escolher uma resina apenas pelo maior valor de MPa costuma levar a decisões ruins.
Indica rigidez. Quanto maior o módulo, menor tende a ser a deformação elástica para a mesma tensão.
Maior tensão até a qual o trecho permanece aproximadamente linear.
Maior tensão sem deformação permanente mensurável. Na prática, pode ficar muito próximo do limite proporcional.
Tensão associada ao início da deformação plástica. Quando não existe ponto claro, pode ser definido por método de offset.
Maior tensão de engenharia registrada durante o ensaio.
Deformação total até a quebra. Ajuda a diferenciar materiais frágeis, semiflexíveis e flexíveis.
Energia absorvida até a ruptura, representada conceitualmente pela área sob a curva.
Relaciona tensão e deformação de cisalhamento. É relevante quando a peça sofre torção ou deslizamento entre planos.
Relaciona a contração transversal ao alongamento axial durante a deformação elástica.
As duas abordagens usam referências diferentes para calcular o que acontece durante a deformação.
É o formato mais comum em fichas técnicas e comparações de materiais. Depois que a seção começa a diminuir significativamente, pode parecer que a tensão cai, porque o cálculo ainda usa a área original.
Considera as dimensões atuais do corpo de prova. Em grandes deformações, mostra melhor o aumento real de tensão na região que está ficando mais estreita.
As imagens e curvas ajudam a visualizar por que “mais resistente” não é uma descrição completa.

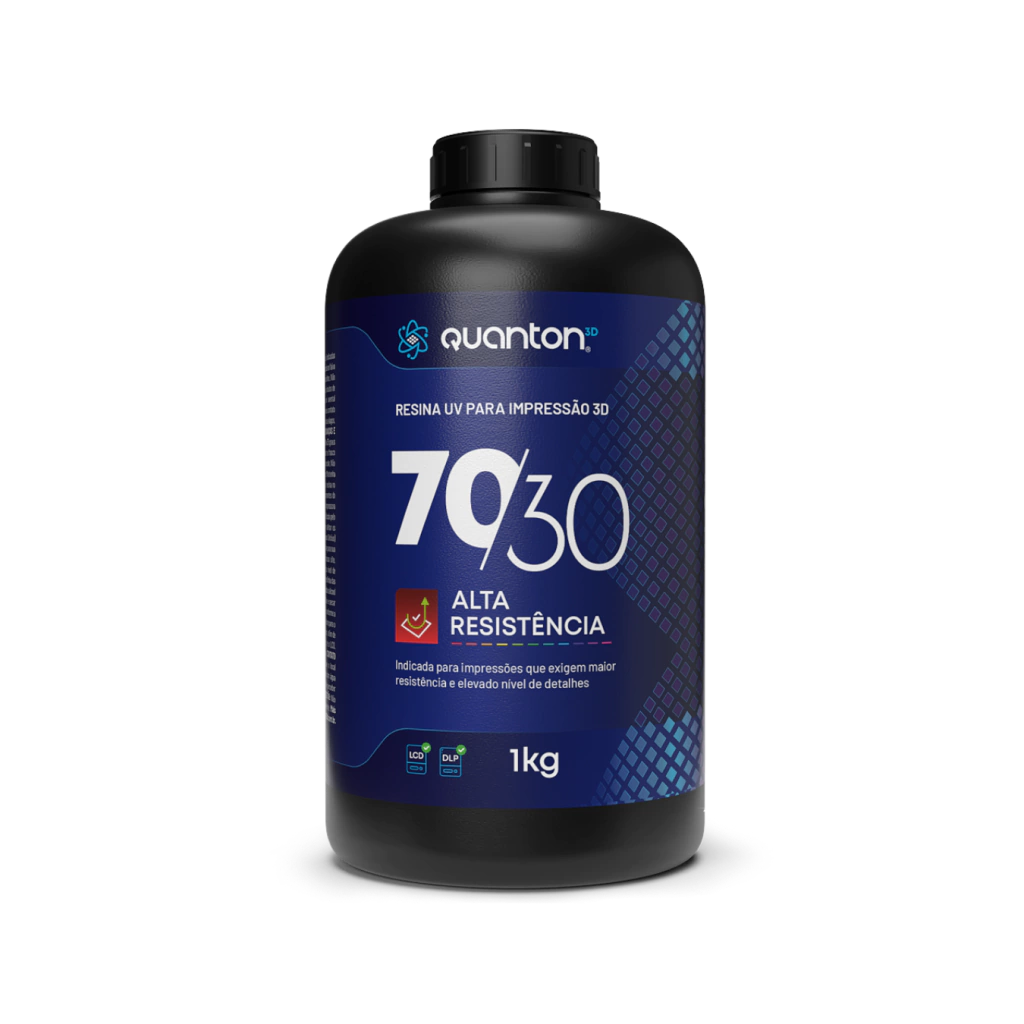

Pequena deformação, boa estabilidade dimensional e resposta firme. Pode romper de forma brusca quando a tenacidade é baixa.
Busca equilibrar tensão suportada e capacidade de deformar antes da ruptura. Indicada para peças funcionais, encaixes e impactos moderados.
Baixo módulo e grande deformação. A peça se adapta e absorve movimento, mas não é adequada quando o projeto exige alta rigidez.
A mesma formulação pode apresentar resultados diferentes quando o processo muda.
Subcura pode reduzir coesão e rigidez. Excesso pode aumentar rigidez e fragilidade, dependendo da formulação.
Completa a conversão do material, mas precisa ser controlada. Cura excessiva pode prejudicar alongamento e resistência ao impacto.
Geometria das camadas, suportes e concentração de tensão podem alterar o caminho de propagação da trinca.
Polímeros são sensíveis à temperatura. Uma peça mais quente tende a apresentar resposta diferente de uma peça fria.
Resíduo de solvente, resina não removida ou cura antes da secagem podem comprometer a superfície e a integridade.
Materiais viscoelásticos podem parecer mais rígidos ou mais frágeis quando o ensaio é realizado rapidamente.
Cantos vivos, entalhes, furos e mudanças bruscas de espessura elevam a tensão local e antecipam a falha.
Oligômeros, monômeros, grau de reticulação, pigmentos e aditivos definem o equilíbrio mecânico possível.
Ferramenta educacional para compreender os cálculos. O módulo só deve ser interpretado quando o ponto estiver na região linear elástica.
Observar o tipo de dano permite relacionar o comportamento real da peça às propriedades do material e do processo.
Ruptura rápida, pouca deformação visível e baixa absorção de energia. Pode indicar resina inadequada, cura excessiva ou concentração de tensão.
A carga ultrapassou a faixa recuperável. A peça não retorna completamente ao formato original.
A falha pode seguir uma região enfraquecida por orientação, subcura, defeito de superfície ou geometria desfavorável.
Analise o conjunto de propriedades e confirme se o método de ensaio é comparável.
| Objetivo da peça | Prioridade mecânica | O que verificar | Armadilha comum |
|---|---|---|---|
| Modelo dimensional | Rigidez e estabilidade | Módulo, contração, precisão e pós-cura | Escolher apenas pela resistência máxima |
| Encaixe e snap-fit | Tenacidade e deformação recuperável | Alongamento, escoamento, fadiga e geometria | Usar resina rígida e frágil |
| Peça sujeita a impacto | Energia absorvida | Tenacidade, impacto e propagação de trinca | Confundir dureza com resistência a impacto |
| Peça flexível | Baixo módulo e grande deformação | Alongamento, retorno elástico e rasgo | Comparar somente MPa |
| Peça estrutural | Equilíbrio entre módulo, resistência e tenacidade | Curva completa, orientação, ambiente e vida útil | Ignorar concentração de tensão |
Resistência, rigidez, ductilidade e tenacidade descrevem comportamentos diferentes e precisam ser analisados em conjunto.
Uma curva alta e curta indica um material que suporta tensão, mas deforma pouco. Uma curva longa e baixa indica grande deformabilidade, porém menor rigidez. Uma curva que combina boa tensão com alongamento significativo tende a apresentar maior tenacidade.
Na impressão 3D em resina, a escolha correta depende da formulação, do projeto, da orientação, dos parâmetros e do pós-processo. Não existe uma propriedade isolada capaz de garantir desempenho.
