1

Leia a peça antes de adicionar suportes

Primeira ilha

Localize o primeiro pixel de cada componente que nasce sem ligação com a camada anterior.

Salto de seção

Observe onde a área de uma camada cresce bruscamente; a carga aumenta antes de a peça ganhar rigidez.

Braço de alavanca

Extremidades longas podem girar ou vibrar mesmo quando não aparecem como ilha.

Face protegida

Marque encaixes, margens, textos e superfícies estéticas antes de escolher os contatos.

Mapa vermelho não é sentença

O mapa de ângulos mostra candidatos geométricos. A decisão correta vem do preview camada por camada: continuidade, tamanho da seção, rigidez e distância até o apoio. Não existe um ângulo universal que resolva todas as peças.

2

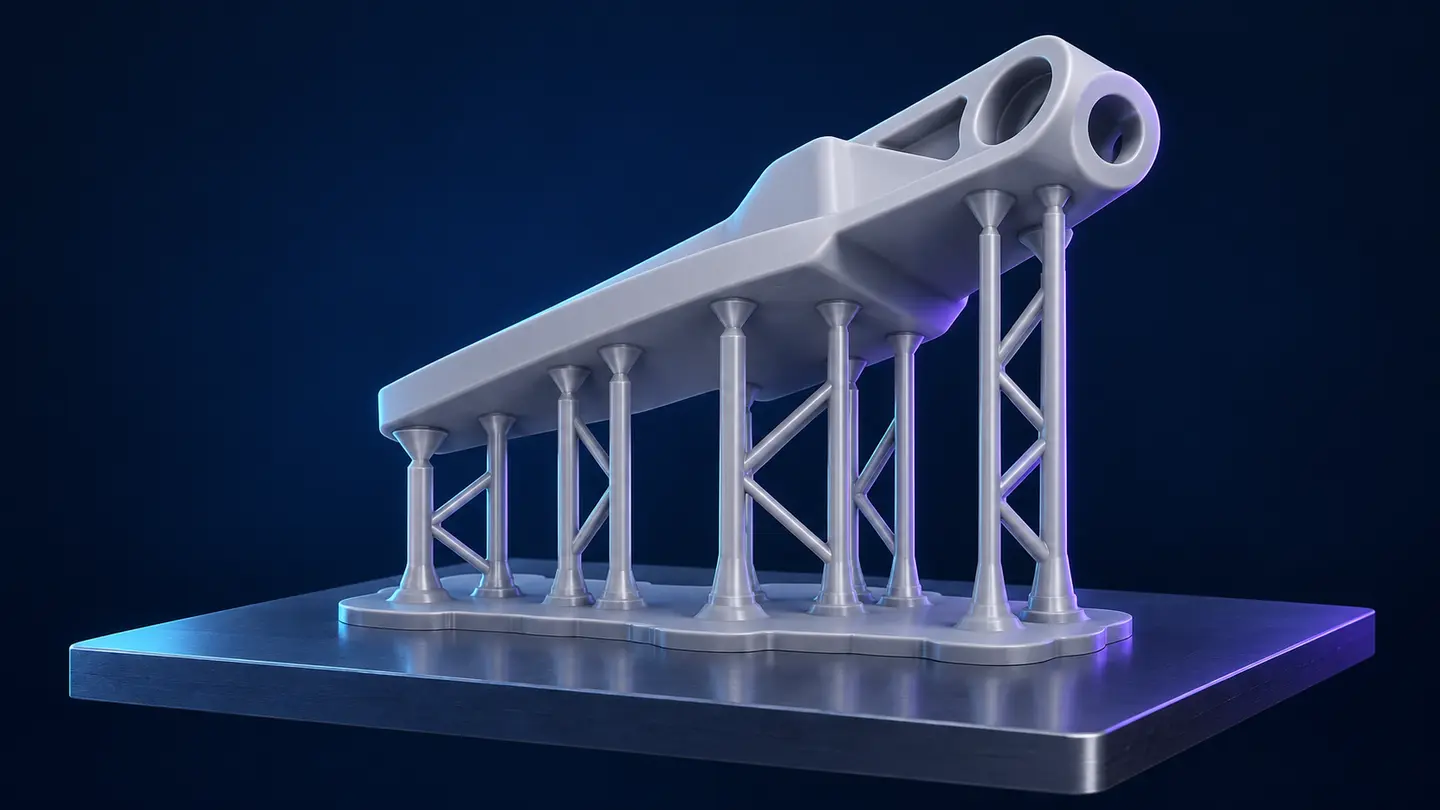

Anatomia funcional do suporte

Contato

É a interface com a peça. Precisa segurar a região sem penetrar ou marcar além do aceitável.

Conexão superior

Transfere a carga do contato para a haste. Uma ponta adequada em conexão fraca ainda rompe.

Haste

Resiste à tração e à flexão. Comprimento livre e inclinação importam tanto quanto o diâmetro.

Travamento

As diagonais reduzem vibração, flambagem e deslocamento lateral de hastes longas.

Base do suporte

Ancora cada haste ao raft ou à plataforma sem criar uma conexão frágil no pé.

Raft

Integra as bases e facilita aderência e remoção. Não corrige exposição de base mal calibrada.

3

Contato: segurar sem destruir o detalhe

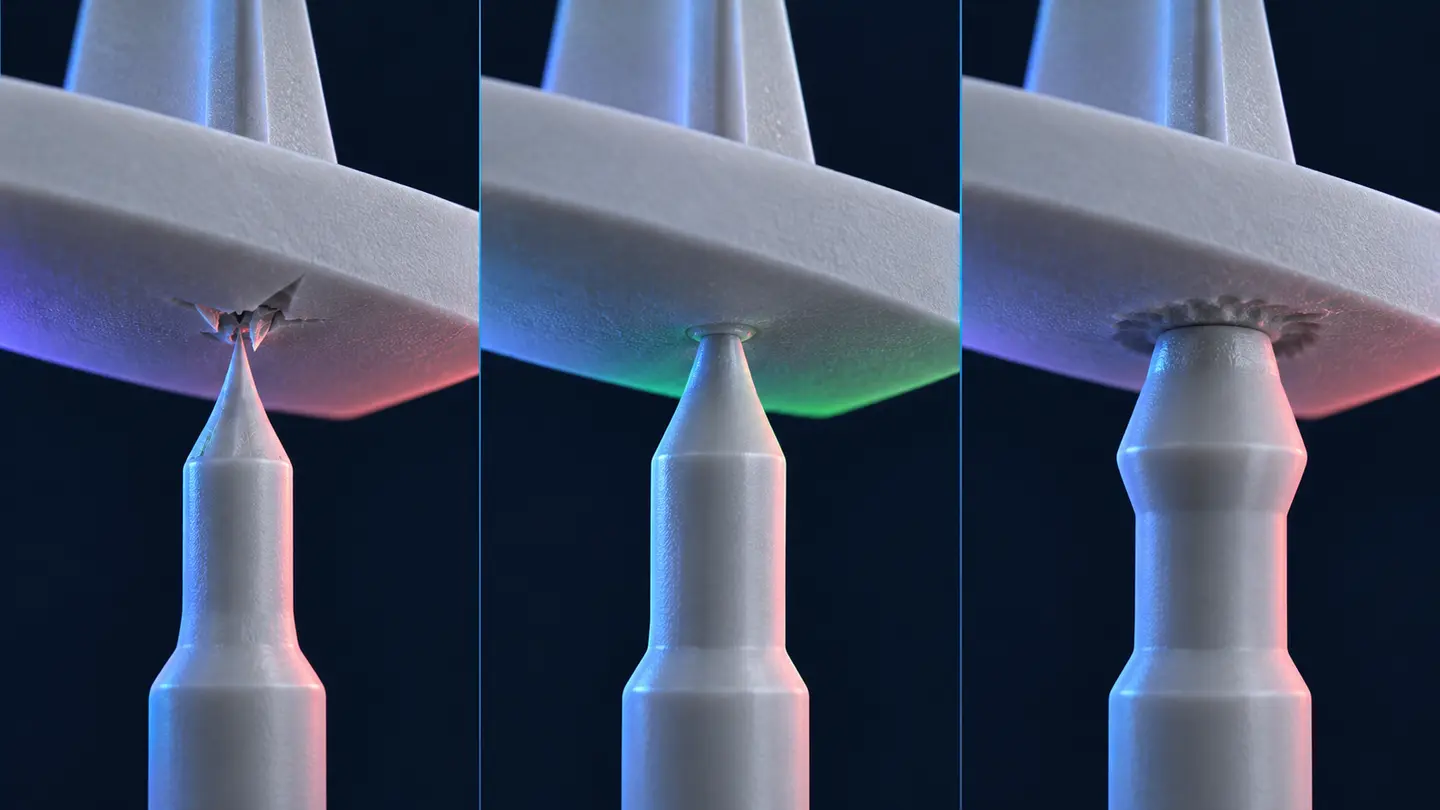

Comparação entre contato rompido, contato equilibrado e contato excessivo com marca profunda — A leitura deve considerar retenção, marca e integridade da haste.

Contato insuficiente

A ponta rompe ou solta da peça. Antes de engrossar, confirme exposição, primeira ilha e flexão da haste.

Contato equilibrado

A região permanece estável, o suporte pode ser removido de modo controlado e a marca atende ao acabamento.

Contato excessivo

A remoção arranca material ou deixa cratera. Reduza somente uma variável e revalide a sustentação.

Método de calibração do contato

Use um cupom com orientação, seção e altura próximas da peça real. Mude apenas diâmetro ou profundidade por rodada, nunca os dois juntos. Registre retenção, marca após remoção e repetibilidade antes de salvar o perfil.

4

O que cada parâmetro de suporte faz

Os nomes mudam entre versões do Chitubox e do Lychee, mas a função mecânica permanece.

Topo: contato com a peça

Parâmetro	Função	Ao aumentar	Ao reduzir
Diâmetro do contato	Define a área que toca a peça.	Eleva retenção e tende a ampliar a marca.	Preserva acabamento, mas pode romper.
Profundidade do contato	Define quanto a ponta entra na malha.	Eleva ancoragem e risco de cratera.	Facilita remoção e pode soltar cedo.
Diâmetro superior	Dimensiona a conexão logo abaixo da ponta.	Reduz quebra na transição.	Cria um pescoço mais fácil de romper.
Comprimento da conexão	Liga o contato à haste principal.	Aumenta alcance, mas também flexão.	Enrijece a ligação e limita o alcance.
Forma do contato	Controla a transição geométrica com a peça.	Não se aplica isoladamente.	Compare formas em cupom; não escolha por aparência.

Meio: haste, alcance e travamento

Parâmetro	Função	Risco de excesso	Risco de falta
Diâmetro da haste	Controla rigidez e resistência do corpo.	Mais consumo e remoção congestionada.	Flexão, flambagem ou ruptura.
Inclinação da haste	Permite alcançar o contato a partir da base.	Amplia componente lateral e flexão.	Pode obrigar bases em áreas ruins.
Comprimento livre	Distância sem travamento entre base e contato.	Aumenta movimento lateral.	Pode gerar estrutura densa sem necessidade.
Travessas	Conectam hastes e controlam deslocamento.	Dificulta acesso, lavagem e remoção.	Permite vibração e giro do conjunto.
Pilar curto	Apoia regiões próximas de outra superfície.	Pode unir áreas e prender resina.	Deixa detalhe local sem apoio.

Inferior e raft: ligação com a plataforma

Parâmetro	Função	Como avaliar
Base da haste	Transfere a carga da haste ao raft ou plataforma.	Não deve separar, tombar nem criar um pé difícil de remover.
Área do raft	Integra suportes e distribui a aderência.	Precisa cobrir o conjunto sem virar uma placa desnecessariamente grande.
Espessura e borda	Dão rigidez e acesso à espátula.	A borda deve permitir remoção sem curling ou esforço perigoso.
Grade ou alívio	Pode reduzir material e melhorar escoamento.	Não deve criar copos fechados, zonas frágeis ou bolsões de resina.

Não copie números de outra peça

O mesmo contato muda de comportamento com resina, exposição, altura de camada, orientação, comprimento da haste e área por camada. Use os perfis do fatiador como candidatos de teste, não como garantia universal.

5

Escolha suportes pela função

Função	Onde entra	O que precisa entregar	Erro comum
Estrutural	Primeira ilha, começo da massa principal e grandes mudanças de seção.	Caminho rígido e contínuo até o raft.	Usar ponta forte em haste longa sem travamento.
Estabilização	Extremidades, braços de alavanca e regiões com tendência a girar.	Controle lateral em conjunto com a estrutura principal.	Esperar que um suporte lateral carregue toda a peça.
Detalhe	Dedos, pontas, fios, dentes, bordas e microilhas relevantes.	Manter a forma local com a menor marca validada.	Usar contato leve antes de criar a sustentação estrutural.

6

Automático para triagem, manual para engenharia

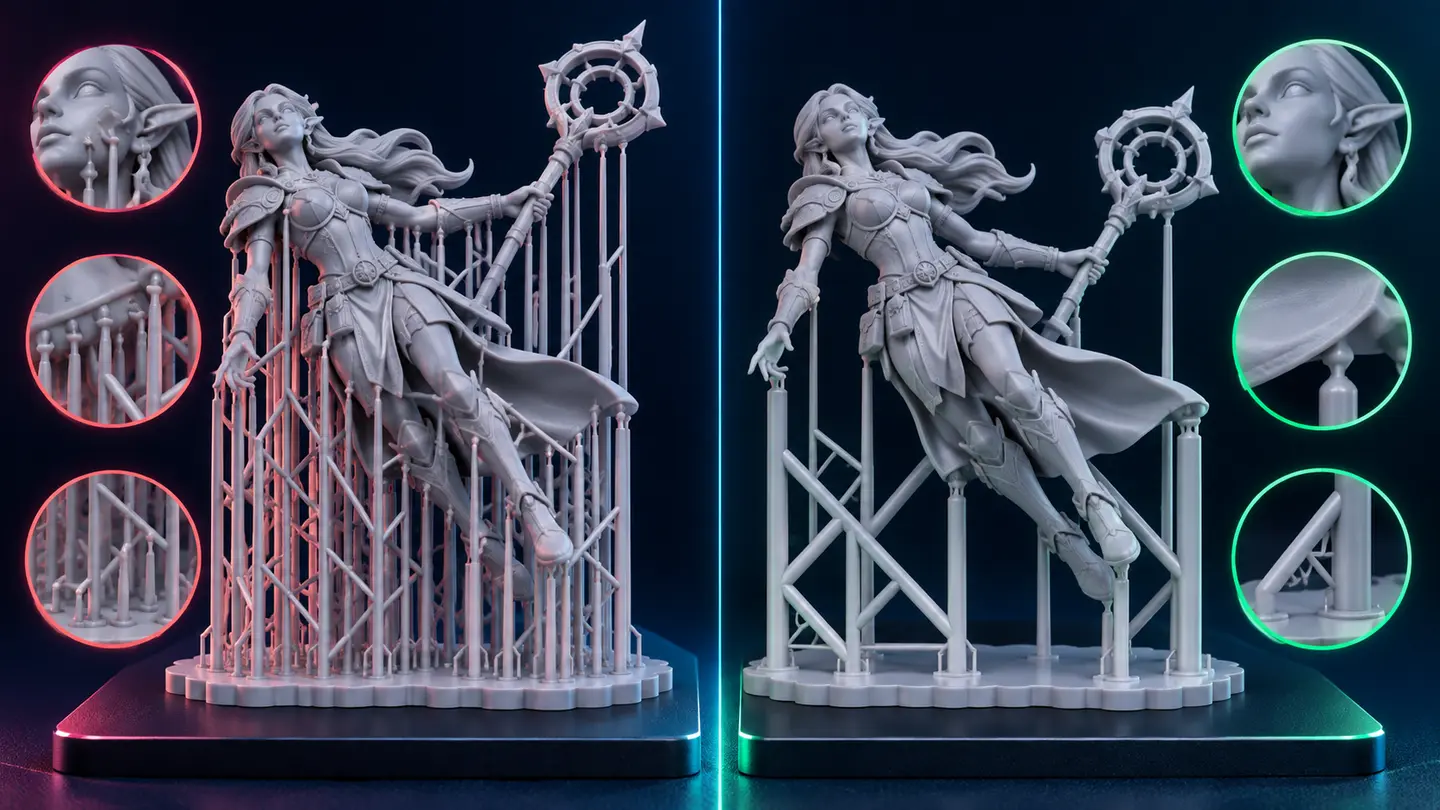

Comparação entre excesso de suportes desorganizados e estrutura manual com caminho de carga definido — Quantidade não substitui função mecânica nem revisão do preview.

Oriente primeiro. Proteja a face funcional e reduza saltos bruscos de seção.
Execute detecção de ilhas. Use o resultado como lista de candidatos.
Gere uma cobertura inicial. O automático acelera a triagem, mas não encerra o trabalho.
Crie a espinha estrutural. Reforce primeiras regiões, massas principais e extremidades.
Remova contatos sem função. Limpe faces visíveis, encaixes e regiões inacessíveis.
Revise camada por camada. Confirme que nenhuma região nasce no ar e que a seção cresce de modo controlado.

7

Orientação antes do suporte

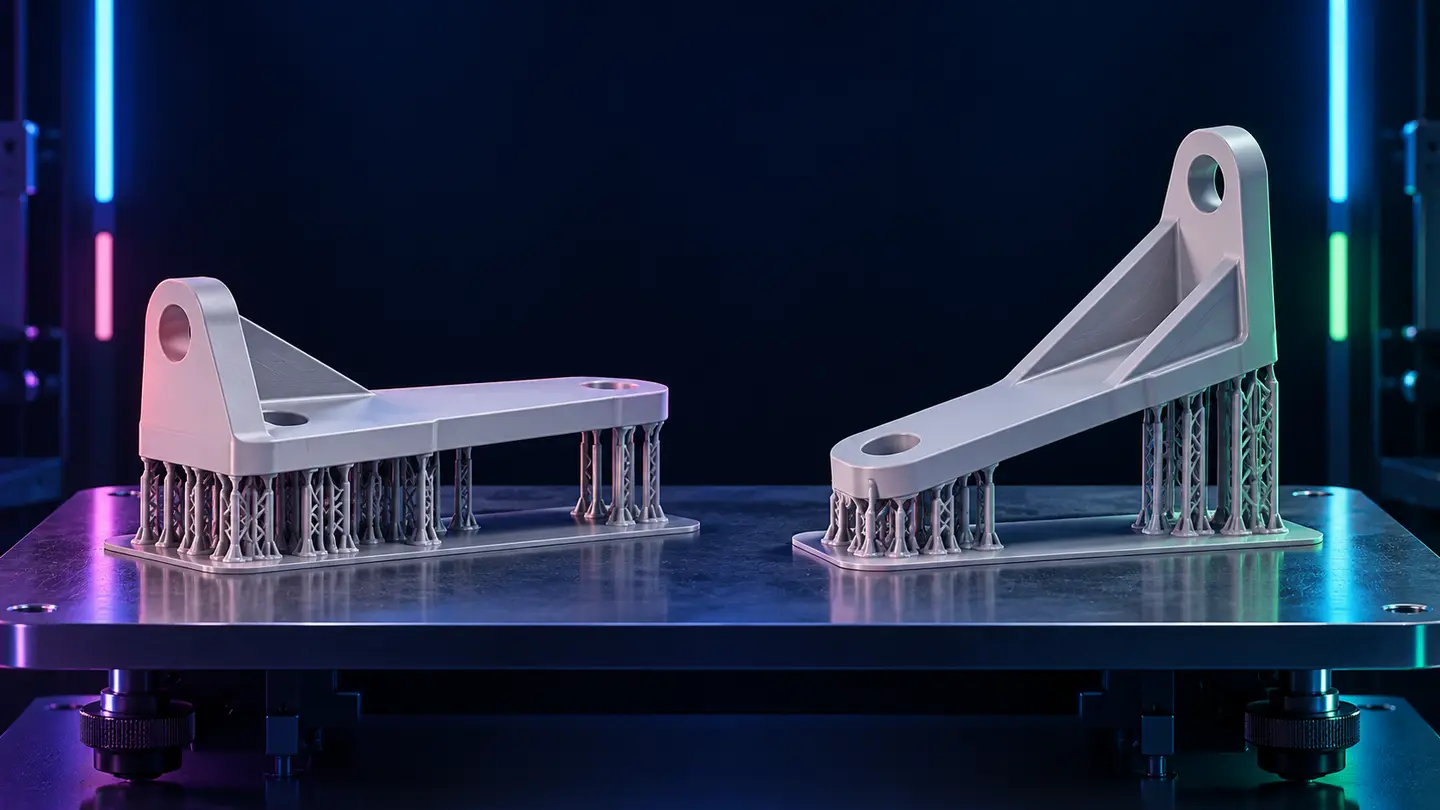

Comparação da mesma peça quase paralela e moderadamente inclinada sobre suportes — A melhor orientação equilibra seção por camada, altura, alavanca, acabamento e acesso aos suportes.

Quase paralela à plataforma

Pode criar grande área simultânea, bordas suspensas extensas e deformação entre contatos.

Crescimento progressivo

Uma inclinação bem escolhida inicia em região controlada e aumenta a seção sem saltos bruscos.

Prioridade 1 — primeiro ponto: ancore a primeira região que fará parte da peça.
Prioridade 2 — bordas inferiores: distribua apoio onde a seção começa a se abrir.
Prioridade 3 — extremidades: estabilize pontas distantes do caminho estrutural.
Prioridade 4 — grandes vãos: reduza deformação entre contatos sem criar uma floresta.
Evite: margens, encaixes, texto, oclusal, superfícies polidas e cavidades sem acesso para remoção.

Peças ocas

Defina furos de drenagem e ventilação antes dos suportes. Suporte interno só é aceitável quando pode ser removido ou completamente limpo e curado; caso contrário, ele pode aprisionar resina e dificultar a inspeção.

8

Remoção sem arrancar a superfície

Siga a ficha da resina. Remover antes ou depois da pós-cura depende do material e da aplicação; não existe sequência universal.
Estabilize a peça. Apoie a região próxima ao contato e use alicate de corte rente em bom estado.
Corte por grupos acessíveis. Não puxe uma árvore inteira nem use torção como método.
Inspecione as marcas. Cratera, lasca ou deformação orientam o próximo ajuste do contato.
Finalize com segurança. Só lixe material completamente curado, preferindo processo úmido e controle do resíduo.

Segurança

Use luvas compatíveis e proteção ocular ao manipular peças ainda contaminadas. Corte sempre para longe das mãos. Não aqueça a peça nem use água quente para soltar suportes sem autorização da ficha técnica: calor pode deformar e alterar dimensão.

9

Diagnóstico por evidência

Evidência	Leitura provável	Primeira correção
Raft e hastes impressos, peça ausente	Ruptura na interface ou primeira região sem caminho suficiente.	Localize a altura da separação e reforce primeiro contato, conexão e estabilidade local.
Pontas rompem em alturas parecidas	Contato ou conexão superior abaixo da carga daquela seção.	Ajuste uma variável do topo e repita com a mesma orientação.
Peça ondula entre contatos	Vão grande, seção fina ou abertura rápida da área.	Reoriente ou redistribua contatos nas bordas de crescimento.
Conjunto inclina ou vibra	Hastes longas sem travamento ou alavanca lateral elevada.	Adicione estabilização e diagonais antes de engrossar todas as pontas.
Marcas profundas e lascas	Contato excessivo, remoção inadequada ou cura incompatível.	Revise a sequência de remoção e reduza uma variável do contato.
Raft levanta em uma borda	Problema de base, nivelamento, área inicial ou concentração de carga.	Corrija a base separadamente; aumentar suportes na peça não resolve a origem.
Falha sempre na mesma coordenada XY	Indício de tanque, filme, tela, sujeira ou plataforma naquela zona.	Mude a posição do teste e inspecione o equipamento antes de editar suportes.

Q

Triagem rápida de suportes

Qual evidência apareceu na impressão?

Ponto de partida

Selecione a evidência e gere uma orientação. Confirme sempre no equipamento.

10

Checklist antes de fatiar

Orientação justificada: seção progressiva, alavanca controlada e faces críticas protegidas.
Ilhas confirmadas: detector executado e preview revisado camada por camada.
Espinha estrutural: primeiras regiões ligadas ao raft por caminho estável.
Extremidades travadas: braços, pontas e massas distantes não podem girar livremente.
Contato validado: retenção e marca foram testadas para esta resina e aplicação.
Hastes acessíveis: lavagem, inspeção e remoção são possíveis sem prender ferramentas.
Raft funcional: base contínua, removível e sem cavidade fechada.
Peças ocas ventiladas: drenagem definida antes do suporte.
Registro salvo: orientação, captura do preview, perfil e resultado da impressão documentados.

Critério de aprovação

Aprove o conjunto quando ele repetir a peça completa, dentro da tolerância e com acabamento aceitável. Uma impressão que “deu certo por sorte” ainda não é um perfil.

R

Referências técnicas

Chitubox: definições oficiais dos parâmetros de suporte.
Chitubox: ferramentas de raft, suporte automático e edição.
Lychee: detecção e leitura de ilhas.
Lychee: adição e revisão manual de suportes.
