Mapa rápido do guia
Vá direto ao tipo de trabalho ou à etapa do processo.
O que realmente desloca a peça
Cada camada curada precisa se separar do filme da cuba. Essa separação gera carga no conjunto peça–suportes–base e pode deformar regiões delicadas antes de ocorrer uma falha visível.
Estratégia antes de adicionar suportes
Primeiro defina o que não pode ser marcado ou distorcido. Depois escolha a orientação e somente então construa a sustentação.
Mapeie as zonas funcionais
Margens, superfícies internas, contatos proximais, canais de parafuso, área de assentamento e regiões de leitura não devem receber suporte sem necessidade comprovada.
Reduza mudanças bruscas
Evite iniciar uma superfície extensa em uma única camada. Gire a peça para que a área cresça progressivamente e sem “degraus” de carga.
Sustente o primeiro ponto
A primeira ilha precisa de ancoragem firme. Acrescente suportes seguindo o avanço da geometria e reforce regiões que recebem maior alavanca.
| Decisão | O que procurar | Boa prática | Sinal de risco |
|---|---|---|---|
| Orientação | Seção transversal progressiva | Crescimento suave entre camadas | Grande plano paralelo à tela |
| Ponto de contato | Área não funcional e removível | Distribuir tamanhos por esforço | Contato sobre margem ou encaixe |
| Estrutura | Caminho de carga até a base | Pilares curtos, triangulados e estáveis | Hastes longas sem travamento |
| Preview | Ilhas, copos e saltos de área | Percorrer todas as camadas | Confiar apenas no suporte automático |
Aplicação por tipo de trabalho
O objetivo funcional muda de uma peça para outra. As orientações abaixo são pontos de partida e precisam ser confirmadas no conjunto impressora–resina–pós-processo usado na produção.
Preserve margem e interno
Oriente para evitar uma grande seção oclusal surgindo de uma vez e mantenha os contatos fora da linha de término e da superfície interna.
Proteja a superfície de adaptação
Distribua os suportes em superfícies externas acessíveis ao acabamento. Evite que a remoção altere bordas finas ou pontos de contato.
Controle flexão e bordas
Peças finas exigem apoio distribuído e remoção cuidadosa. A orientação deve reduzir a alavanca sem transformar a face estética em área de acabamento pesado.
Priorize a referência dimensional
A base pode ser impressa diretamente quando o sistema estiver calibrado para isso, ou inclinada e suportada quando geometria, drenagem ou processo exigirem.
Cuide dos cilindros e assentamento
Escolha uma orientação que preserve circularidade dos orifícios, estabilidade da área dentossuportada e acesso para lavagem completa.
Passividade antes da velocidade
Em barras e All-on-X, distribua a carga ao longo da peça, evite canais em orientações extremas e use suportes compatíveis com a massa e o comprimento.
Aprenda a ler a geometria por camadas
Antes de pensar em uma aplicação odontológica, treine o olhar para três situações: camada apoiada, ilha e balanço progressivo. Essa leitura é mais confiável do que decorar um ângulo.
Cada camada encontra a anterior
Arcos e perfis em V podem crescer progressivamente. Quanto menor o deslocamento lateral entre camadas, maior a chance de a geometria se sustentar.
A primeira camada nasce no vazio
Se uma região aparece isolada no preview, ela precisa de um caminho até a base ou até uma área já impressa. Uma ilha ignorada vira resíduo no filme ou defeito acumulado.
A camada existe, mas flexiona
Uma região pode imprimir sem se soltar e ainda sair dimensionalmente errada. Resinas flexíveis, peças finas e movimentos rápidos aumentam esse risco.
Por que 45° não é uma lei
O limite aceitável depende da altura de camada, viscosidade, módulo da resina, pixel XY, exposição, velocidade, distância de elevação e condição do filme. Use 45° apenas como referência inicial.
Veja a diferença antes de fatiar
Três decisões visuais que mudam a carga, a precisão e o acabamento.
Arriscado: plano paralelo
Muita área nasce na mesma camada e exige todos os contatos simultaneamente.
Preferível: carga distribuída
A área cresce aos poucos e os suportes entram em trabalho progressivamente.
Crítico: profundidade da ponta
Apoiar a margem não significa atravessá-la ou invadir a superfície de encaixe.
Restaurações indiretas em detalhe
Margem, superfície interna e contatos são zonas de alto valor. A posição dos suportes precisa equilibrar precisão, acabamento e acesso para limpeza.
| Aplicação | Orientação inicial para testar | Pontos que pedem apoio | Evitar | Controle obrigatório |
|---|---|---|---|---|
| Inlay / onlay | Oclusal voltada para a plataforma, com ajuste fino de rotação | Primeiras cúspides, cristas marginais, margens e áreas planas isoladas | Ponta atravessando margem ou alcançando o intaglio | Assentamento, caixa proximal, contato e anatomia após acabamento |

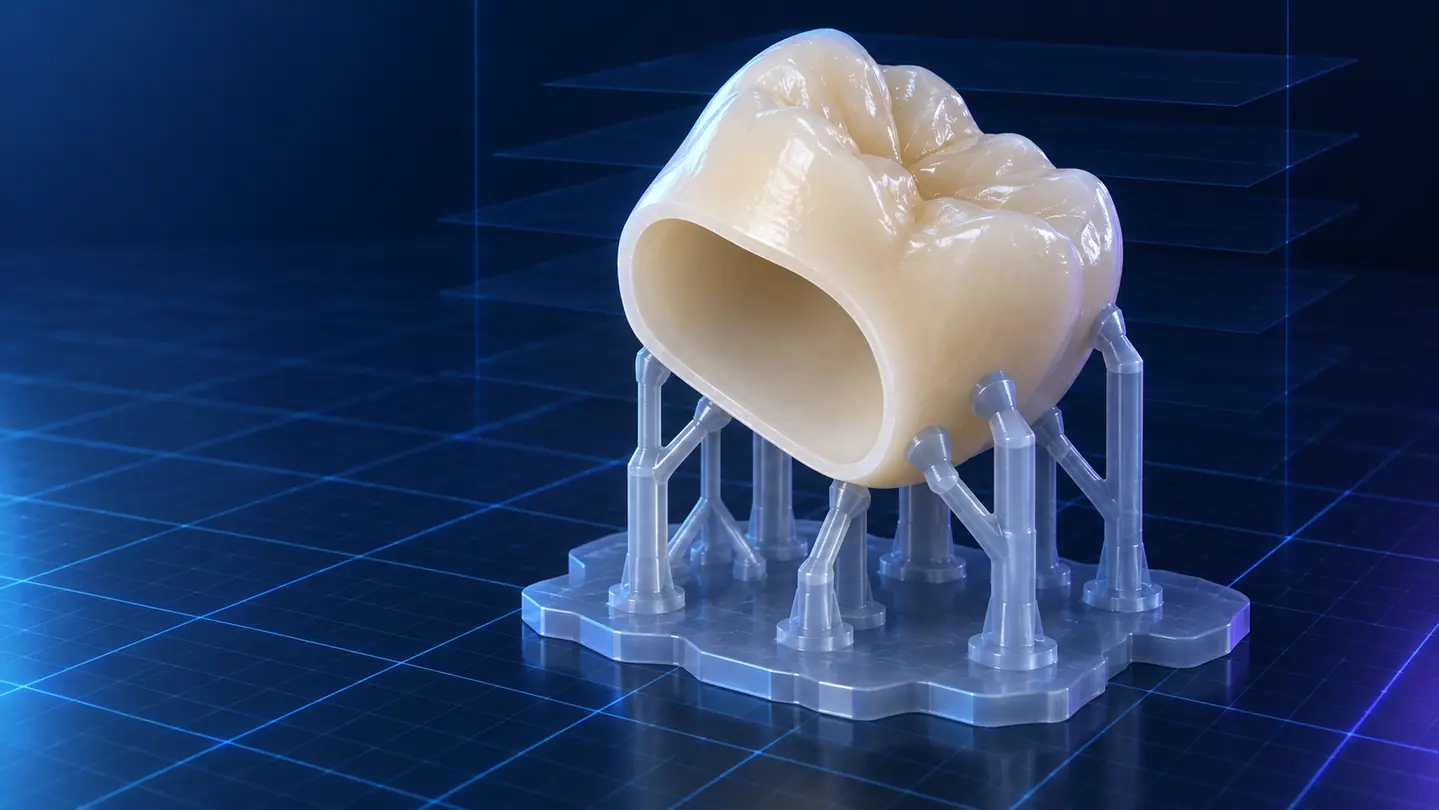

| Coroa posterior | Oclusal para baixo ou oblíqua validada | Cúspides, cristas marginais e planos extensos do sulco | Margem oposta sem apoio; suporte único como solução universal | Folga marginal, espaço interno, contato proximal e oclusão |
| Coroa anterior | Incisal para baixo, equilibrando vestibular e lingual | Mesial, centro e distal da borda incisal; lingual quando houver grande balanço | Marcar vestibular estética ou deixar lingual longa vibrando | Margem cervical, eixo de inserção, incisal e superfície estética |
| Faceta | Quase vertical, sem beiral vestibular ou lingual dominante | Cantos incisais e centro, com contatos pequenos e distribuídos | Perfuração pelo contato; suportes em excesso na vestibular | Espessura, continuidade cervical, intaglio e integridade da borda |
| Mock-up | Arco baixo e aproximadamente paralelo à plataforma | Cada dente em mesial, centro e distal; ângulos de linha e extremidades | Dente sem sustentação individual ou arco torcido | Assentamento, espessura, contatos e facilidade de remoção |
Apoiar sem invadir
A margem pode precisar de suporte para não flexionar, mas a profundidade do contato não pode atravessar a parede. Em peças finas, inspecione a ponta também pela vista interna.
- Distribua contatos sem fundi-los em um bloco.
- Mova a ponta para área mais espessa quando houver perfuração.
- Reduza a profundidade somente se o conjunto continuar estável.
- Não use lixamento agressivo para corrigir margem impressa errada.
Preservar anatomia sem perder precisão
Vales profundos podem se sustentar progressivamente, enquanto cristas, cúspides e áreas achatadas geralmente iniciam regiões críticas.
- Primeiras cúspides recebem suporte estrutural.
- Cristas marginais ajudam a controlar caixas proximais.
- Cristas oblíquas ou mesas planas podem exigir pontos adicionais.
- Planeje onde o acabamento terá menor impacto clínico.
Coroas sobre implante e ti-base
Além da anatomia coronária, entram em cena a interface protética, o canal e a circularidade. Pequenos desvios podem impedir o assentamento completo.
Pilar personalizado
Quando a geometria se comporta como coroa convencional, aplique os mesmos princípios de cúspides, cristas, margem e controle de seção. A interface continua sendo zona sem contato.
Interface com ti-base
Use a ferramenta do slicer para reconhecer a superfície de referência e avalie se o plano da interface pode ser formado sem degraus. Evite contato dentro da interface ou do canal.
Assistente de orientação Quanton3D
Escolha a aplicação e o risco principal para receber um ponto de partida técnico. O resultado não substitui a validação no equipamento.
Selecione o trabalho
O assistente mostrará orientação inicial, zonas de apoio, zonas protegidas e o teste de liberação.

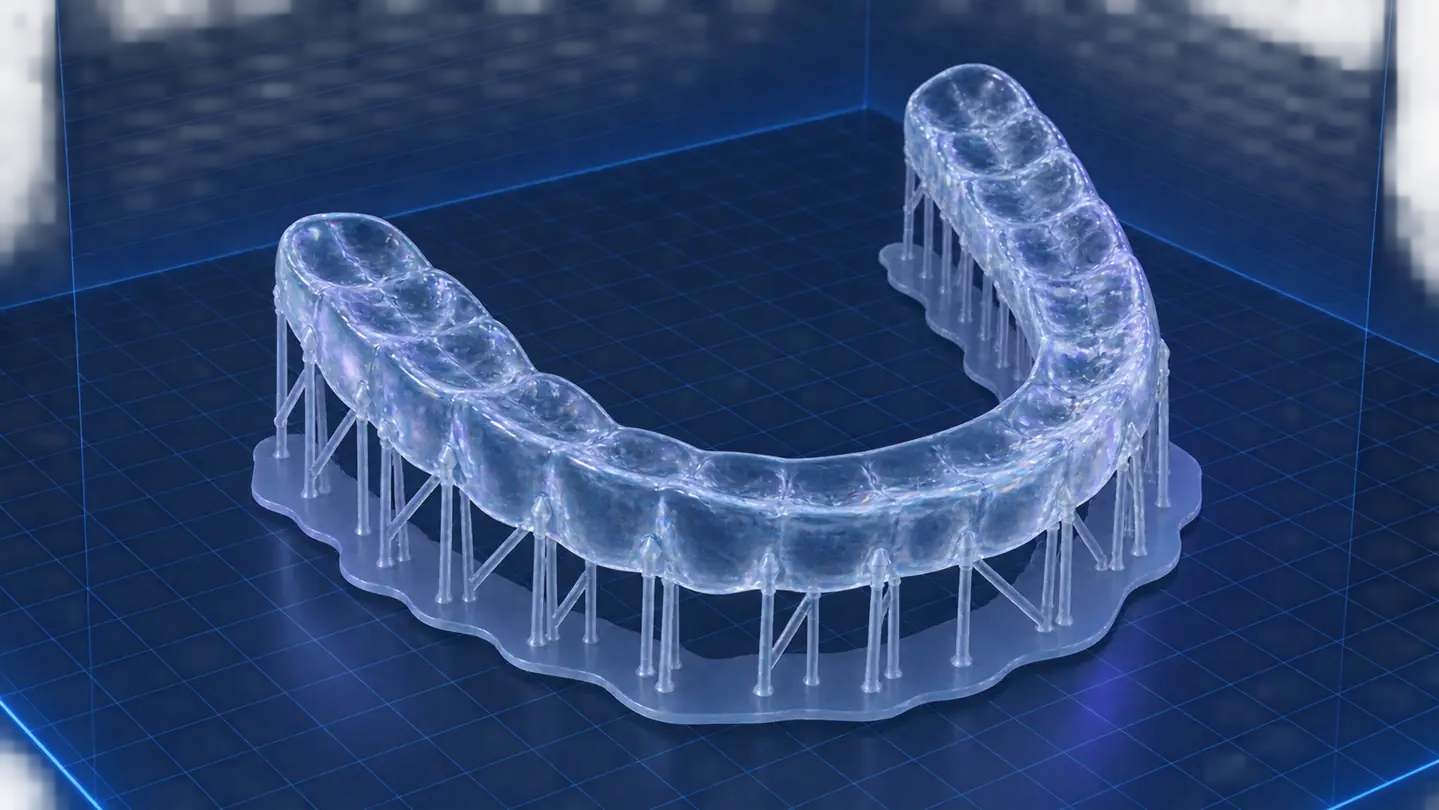

Placas oclusais e próteses parciais
Peças extensas acumulam erro ao longo do arco. A orientação precisa controlar deformação, zonas retentivas e marcas em contatos funcionais.
Rápida e baixa no eixo Z
A superfície oclusal voltada à plataforma reduz tempo e permite distribuir contatos fora dos contatos planejados. Exige acabamento cuidadoso.
Distribui a seção
Uma inclinação intermediária pode reduzir mudanças abruptas, mas aumenta altura e tempo. Os suportes ainda podem permanecer na região oclusal.
Protege a oclusal
Pode facilitar remoção dos suportes, mas bordas incisais e paredes finas ficam sensíveis a sobrecura e distorção. Precisa de teste específico.
| Elemento da parcial | Leitura mecânica | Estratégia |
|---|---|---|
| Ponta de grampo | Extremidade fina e livre, sujeita a flexão | Apoiar a ponta e acompanhar a curvatura quando necessário |
| Grampo em arco | Crescimento progressivo, potencialmente autoportante | Reduzir contatos somente após confirmar no preview e no teste |
| Placa lingual | Plano longo com regiões interproximais | Distribuir apoio nas embrasuras e nas áreas largas |
| Barra palatina | Arco amplo e possível mudança de seção | Apoiar áreas iniciais e transições sem marcar o assentamento |
| Extensão distal | Braço de alavanca distante | Adicionar suporte estrutural na extremidade |
Dentes e bases de prótese total
Dentes exigem anatomia e encaixe na base; bases exigem estabilidade do arco, intaglio limpo e controle de contração. Trate os processos separadamente.
Incisal e oclusal voltadas para baixo
Nos anteriores, distribua apoio nos cantos e centro da borda incisal e estabilize a face lingual quando necessário. Nos posteriores, trate cúspides e cristas marginais como pontos críticos.
- Não deixe resíduo de suporte na interface com a base.
- Em blocos de dentes, estabilize também o centro.
- Confirme encaixe na base antes do acabamento final.
- Verifique se o polimento não reduziu a altura oclusal.
Intaglio protegido e borda sustentada
Uma estratégia comum é inclinar a base e distribuir suportes na borda, mantendo o intaglio sem contatos. A orientação exata depende do sistema validado.
- Equilibre flange anterior, posterior e extensões distais.
- Considere travamento transversal quando a mandíbula flexionar.
- Garanta lavagem e drenagem em concavidades.
- Não transfira protocolo de outra impressora sem validar.
Maxilar inclinada
Boa relação entre acesso ao intaglio e suporte de borda. Observe a área palatina, que pode ampliar muito a seção por camada.
Mandibular inclinada
Extensões distais e fossas retromilohióideas podem se mover. Uma barra temporária pode ser exigida pelo fluxo.
Mandibular vertical
Pode reduzir suporte e preservar superfícies, mas aumenta altura Z e exige ancoragem forte nos extremos e no ápice do arco.
Modelos, estruturas internas e troquéis
Modelos concentram grandes áreas de seção e podem aderir demais, soltar no meio da impressão ou deformar na base. A estrutura interna muda o comportamento.
| Estratégia | Vantagens | Riscos | Quando validar |
|---|---|---|---|
| Sólido direto na mesa | Fluxo simples e base plana | Grande força de separação, consumo, aderência excessiva e pé de elefante | Modelos pequenos e perfil de base compensado |
| Oco com drenagem | Menos material e massa | Efeito ventosa se os respiros forem insuficientes; resina presa | Com drenagem aberta desde as primeiras camadas |
| Grade / colmeia | Boa rigidez com menor massa; facilita remoção | Parede e célula podem alterar precisão | Produção repetitiva após comparação metrológica |
| Inclinado e suportado | Distribui seção e afasta referência do pé de elefante | Mais tempo, suporte e possível empenamento | Troquéis, bases críticas e modelos que soltam planos |
| Vertical empilhado | Alta produtividade por área da plataforma | Altura Z e acúmulo de erro; base especial | Modelos tipo ferradura para alinhadores |
Drenagem correta
O respiro precisa comunicar o interior com o exterior desde o início da cavidade. Um furo colocado apenas no topo não neutraliza a sucção anterior.
- Use mais de uma rota quando houver aprisionamento.
- Posicione saída também para facilitar lavagem.
- Inspecione a cavidade após a pós-cura.
- Nunca feche o furo antes da secagem interna.

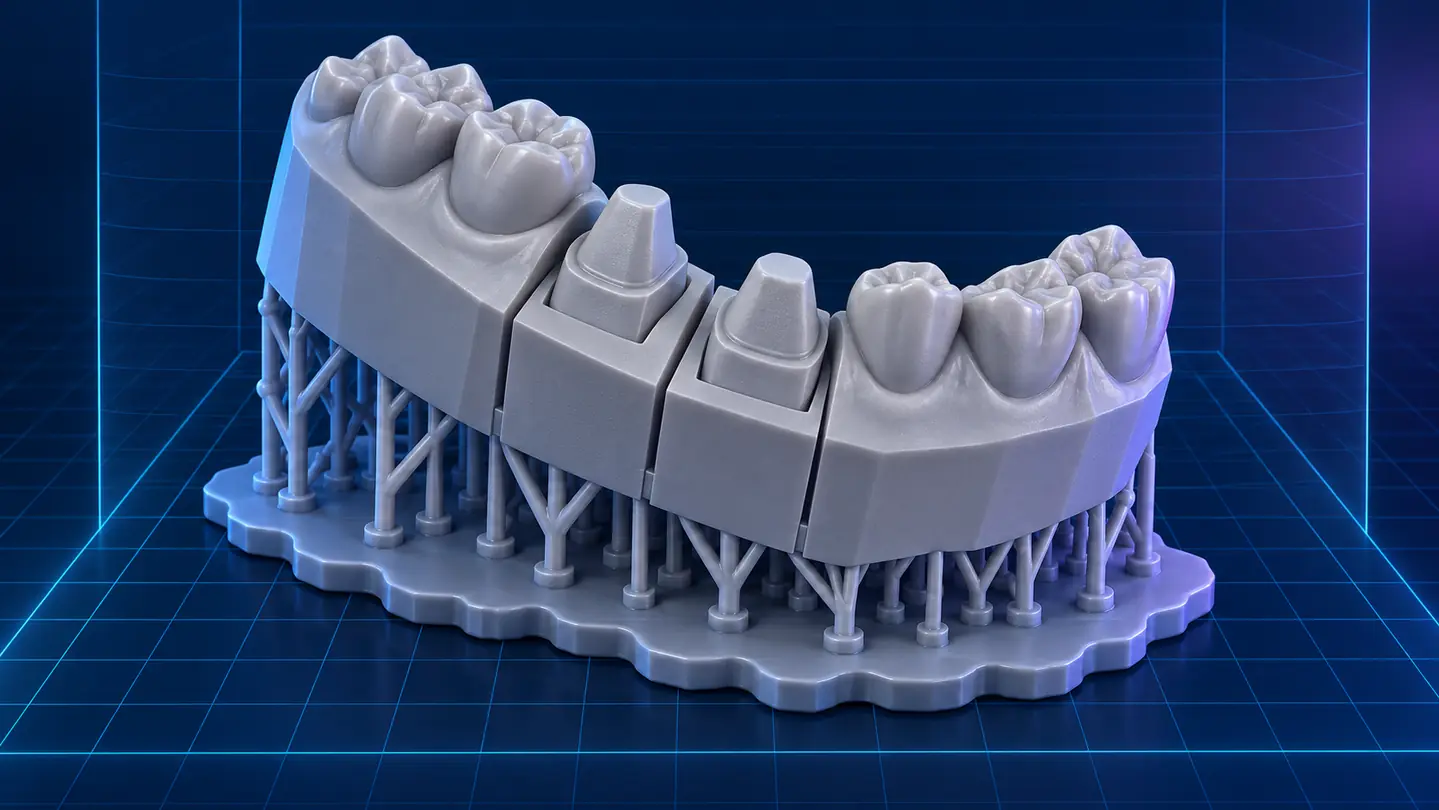

Troquéis removíveis
A base do troquel e o canal do modelo formam um sistema dimensional. Pé de elefante, resíduo ou compensação inadequada muda retenção e altura.
- Afaste troquéis críticos das primeiras camadas.
- Valide folga XY e vertical separadamente.
- Compare troquel individual e troquéis unidos.
- Registre orientação e posição na plataforma.

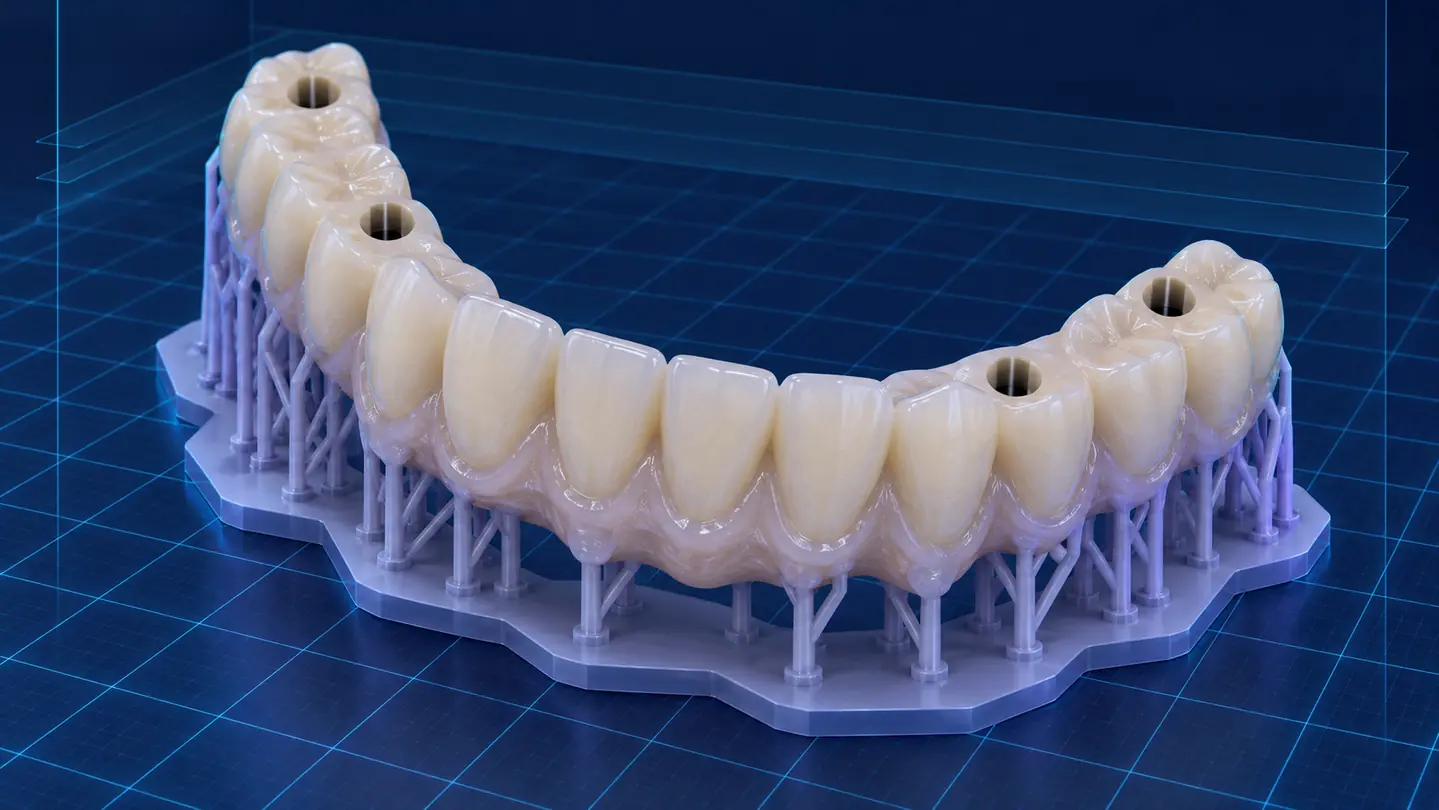

All-on-X e guias cirúrgicos
A prioridade é passividade e geometria dos cilindros. Um erro pequeno repetido em vários implantes pode criar travamento e tensão.
O tubo orienta a estratégia
Preserve circularidade, eixo e acesso de limpeza. Folga da anilha e folga sobre dentes pertencem ao fluxo CAD e devem ser calibradas com a impressão.
Calibre com corpos cilíndricos
Antes de alterar biblioteca protética, meça furos impressos em diferentes orientações e diâmetros. Separe erro de luz, pixelização e pós-cura.
Suportes por função, não por quantidade
Uma floresta de suportes não corrige uma orientação ruim. Cada contato deve cumprir uma função mecânica clara.
Seguram o caminho principal de carga
Use contatos mais robustos nas primeiras regiões e nas áreas que recebem maior tração. Conecte pilares longos quando houver risco de flexão lateral.
Impedem giro e vibração
Distribua pontos secundários nas laterais e extremidades. Eles não carregam todo o peso, mas evitam que a peça oscile durante subida e retorno.
| Função | Contato | Pilar | Falha típica |
|---|---|---|---|
| Primeira ilha | Robusto e bem posicionado | Curto e direto quando possível | Objeto nasce no filme |
| Estabilização lateral | Menor, distribuído | Travado contra oscilação | Ondulação ou deslocamento |
| Margem delicada | Raso, sem atravessar | Com caminho de carga próximo | Perfuração ou margem incompleta |
| Plano extenso | Rede distribuída | Triangulado | Afundamento entre pontos |
| Extremidade longa | Estrutural na ponta | Reforçado contra alavanca | Empenamento da extremidade |
Pós-processamento sem destruir o encaixe
Uma peça correta ao sair da plataforma pode perder precisão durante lavagem, secagem, remoção dos suportes ou pós-cura.
Escorrer
Retire excesso sem deixar resina acumular em cavidades e canais.
Lavar
Tempo e agitação controlados; renove solvente saturado.
Secar
Não cure líquido residual. Inspecione internos e furos.
Remover
Corte suportes sem torcer bordas, margens ou arco.
Pós-curar
Use tempo, temperatura e gabarito compatíveis.
Lavagem excessiva
Pode alterar superfície e, conforme o material, favorecer absorção ou fragilidade. Siga processo validado.
Cura sem apoio
Arcos e bases podem empenar. Use gabarito quando recomendado e evite aquecimento desigual.
Acabamento agressivo
Lixa ou broca não deve compensar erro do processo. Remover material da interface muda retenção e passividade.
Como interpretar ângulos e estudos
A literatura ajuda a formar hipóteses, mas não entrega um único ângulo vencedor para todas as aplicações.
| O que um estudo pode mostrar | Por que não transferir diretamente | Como usar na Quanton3D |
|---|---|---|
| Uma orientação apresentou menor desvio médio | Pode usar uma única geometria, impressora e resina | Inclua a orientação entre os candidatos do teste local |
| Uma altura de camada melhorou uma medida | Margem, espaço interno e RMS respondem de formas diferentes | Defina previamente qual variável clínica importa |
| SLA e DLP tiveram comportamentos distintos | Fonte de luz, pixel, perfil e software não são equivalentes | Crie perfil por equipamento, não só por material |
| Estrutura sólida, oca ou grade alterou precisão | Parede, célula, drenagem e volume mudam o resultado | Registre a geometria interna como parâmetro |
Protocolo Quanton3D de liberação
Um roteiro prático para transformar uma orientação promissora em processo repetível, mensurável e documentado.
Referências científicas para aprofundamento
Estas pesquisas sustentam a análise de orientação, precisão e estrutura. Elas ajudam a formular testes; não são receitas universais para qualquer máquina, resina ou geometria.
Validação em cinco etapas
O encaixe nasce da cadeia completa. Mudar orientação sem controlar exposição, lavagem e pós-cura cria conclusões falsas.
Fixe o processo
Mesma resina, lote, temperatura, perfil, camada e pós-cura.
Imprima referência
Use corpo de prova e geometria representativa da aplicação.
Meça
Registre erro externo, interno, circularidade e repetibilidade.
Ajuste uma variável
Orientação, suporte ou compensação, nunca tudo junto.
Confirme
Repita em posições diferentes da plataforma antes de liberar.
Diagnóstico orientado pelo sintoma
Antes de compensar dimensões, determine se o erro é sistemático, localizado ou causado por deformação mecânica.
Encaixe apertado em toda a peça
Verifique sobrecura, compensação XY, resina residual no interno e contração de pós-cura. Compare dimensões externas e internas.
Uma borda ondulada ou elevada
Suspeite de suporte insuficiente, seção abrupta, flexão durante o peel ou remoção precoce. Não corrija somente com escala global.
Canal oval ou fora de eixo
Revise orientação do cilindro, resolução XY, antialiasing, suporte ao redor da região e compensação específica de furo.
Margem incompleta
Procure ilhas sem suporte, ponto de contato atravessando a margem, exposição insuficiente ou dano na remoção e acabamento.
Checklist antes de fatiar
Uma revisão de dois minutos costuma economizar horas de reimpressão e retrabalho.
Zonas de encaixe e margens estão identificadas e livres de contatos desnecessários.
A área transversal cresce sem saltos extremos entre camadas consecutivas.
A primeira ilha e as extremidades possuem caminho estrutural até a base.
Cavidades têm drenagem e não formam copos de sucção durante o movimento.
O preview foi percorrido camada por camada em busca de ilhas e regiões frágeis.
O plano de medição e os critérios de aceitação foram definidos antes da impressão.
